PRO-CUT

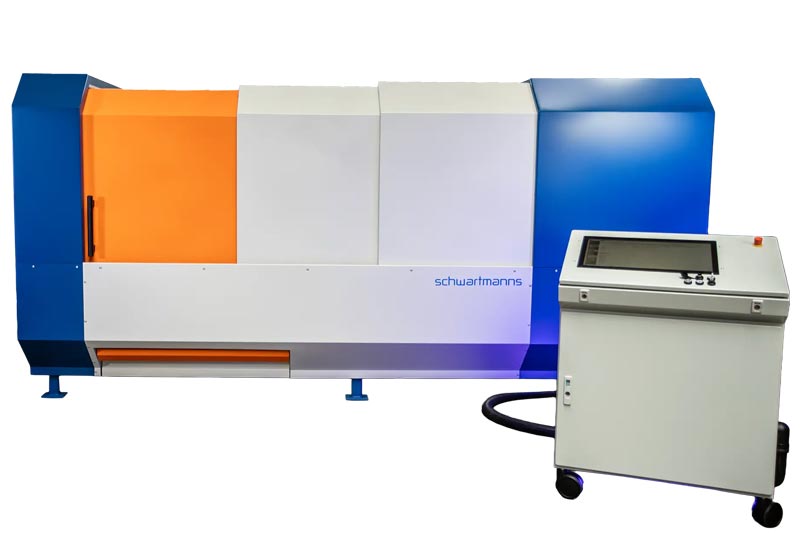

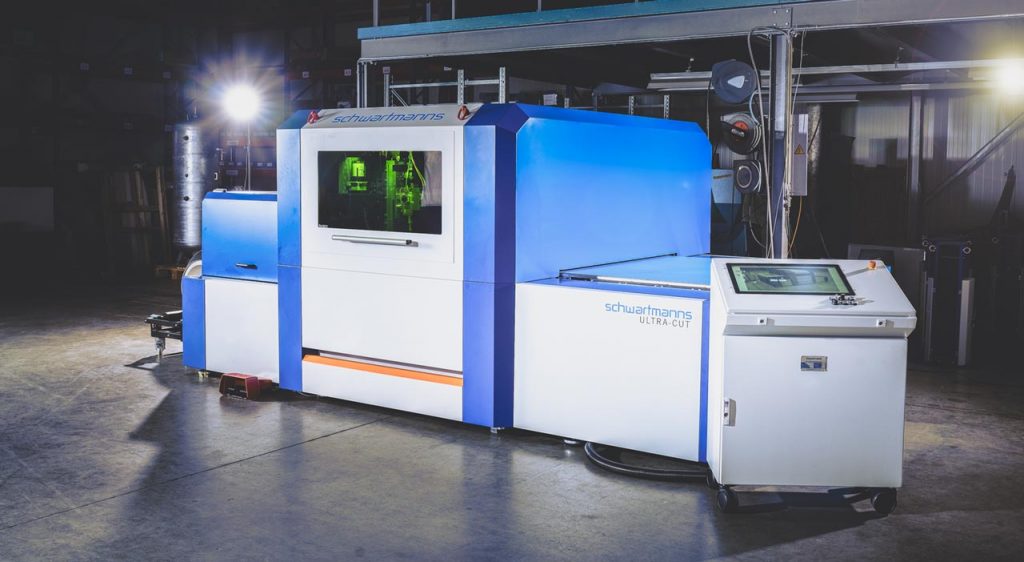

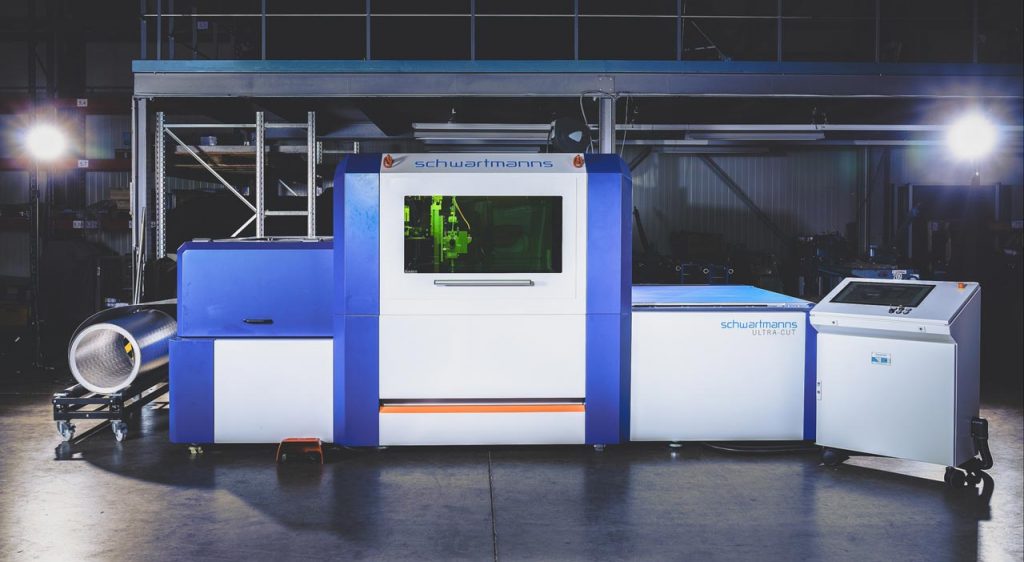

Die ULTRA‑CUT ist eine hochmoderne, modulare Laserschneidanlage für dünnes Blech, speziell entwickelt für Coil-to-part Verarbeitung. Sie ermöglicht präzise, montagefertige Zuschnitte größtenteils ganz ohne Stege oder Restgitter – ein Novum in der Isolierbranche.

Steuerung

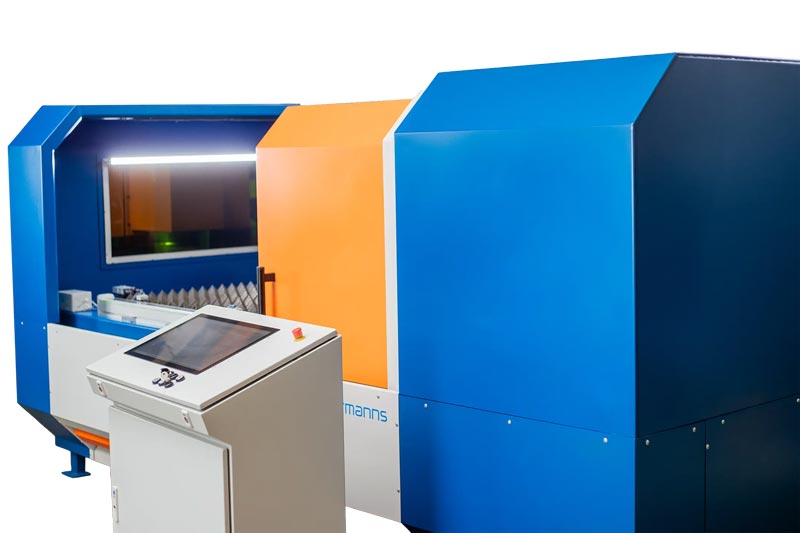

Die Steuerung der ULTRA-CUT erfolgt über ein modernes 21-Zoll-Touchpanel mit intuitiver Benutzeroberfläche. Die Bedienung ist selbsterklärend und ermöglicht sowohl Einsteigern als auch erfahrenen Bedienern einen schnellen Einstieg. Über die Windows-basierte CNC-Steuerung können Schneidpläne komfortabel geladen, angepasst oder direkt erstellt werden. Die Software ist speziell auf die Anforderungen der Blechbearbeitung im Isolierbereich abgestimmt und erlaubt die Integration in vorhandene CAD-/CAM-Systeme. Zusätzlich können Markierungen, Biegelinien und Beschriftungen direkt über die Steuerung programmiert und dem Schnitt zugewiesen werden. Die Visualisierung des Schneidprozesses erfolgt in Echtzeit, wodurch Bedienfehler nahezu ausgeschlossen werden. Durch die nahtlose Einbindung in digitale Fertigungsprozesse ist auch die Verarbeitung von Coil-Daten und Reststückoptimierungen problemlos möglich. Regelmäßige Software-Updates und Remote-Support sorgen für langfristige Betriebssicherheit und eine zukunftsfähige Lösung für die Industrie 4.0.

Technische Daten

Blechstärke

• Stahl (verzinkt) 1,5 mm
• Aluminium 2,0 mm
• Edelstahl V2A 1,5 mm

Schnittgeschwindigkeit je nach Material und Schnittform

• max. 0,5 m/sek.

Luftanschluss

• Luftdruck 10 bar
• Luftverbrauch ca. 650l/min.

Blechbreite max.

• 1500 mm

Eilgang zum Positionieren

• max. 2 m/sek.

Elektroanschluss Drehstrom

• (L1, L2, L3, N, PE)
  400 V/32 A

Mechanik

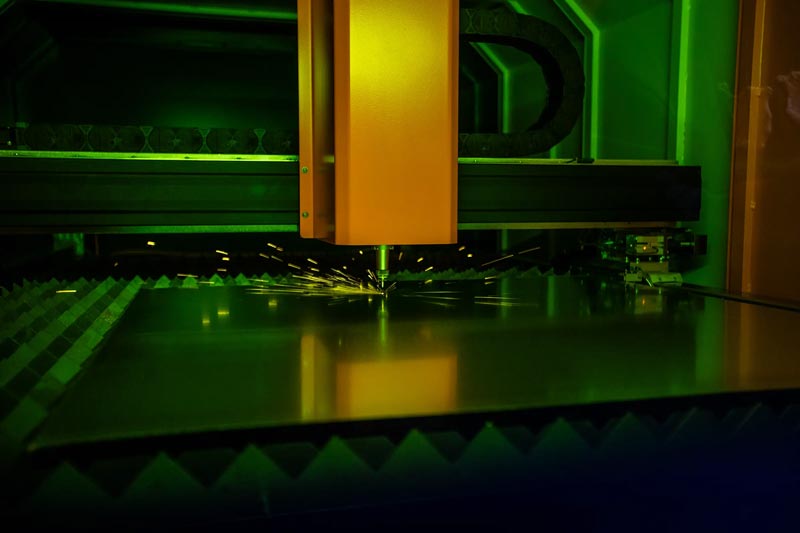

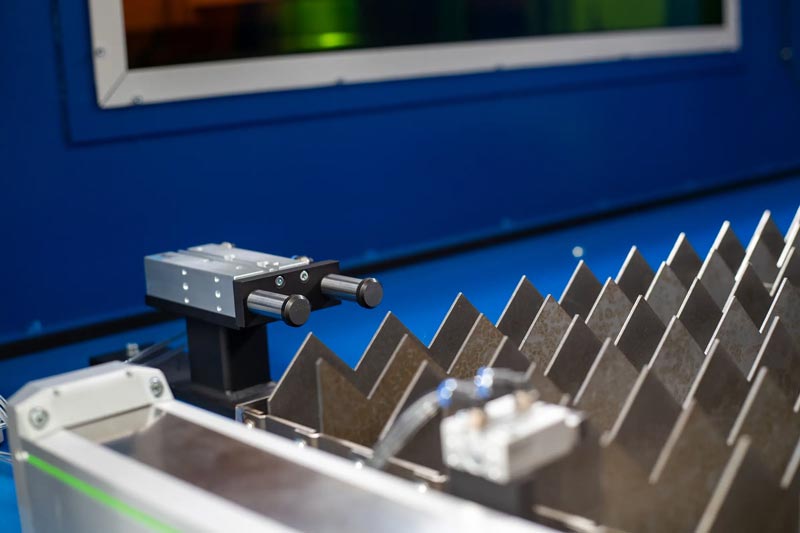

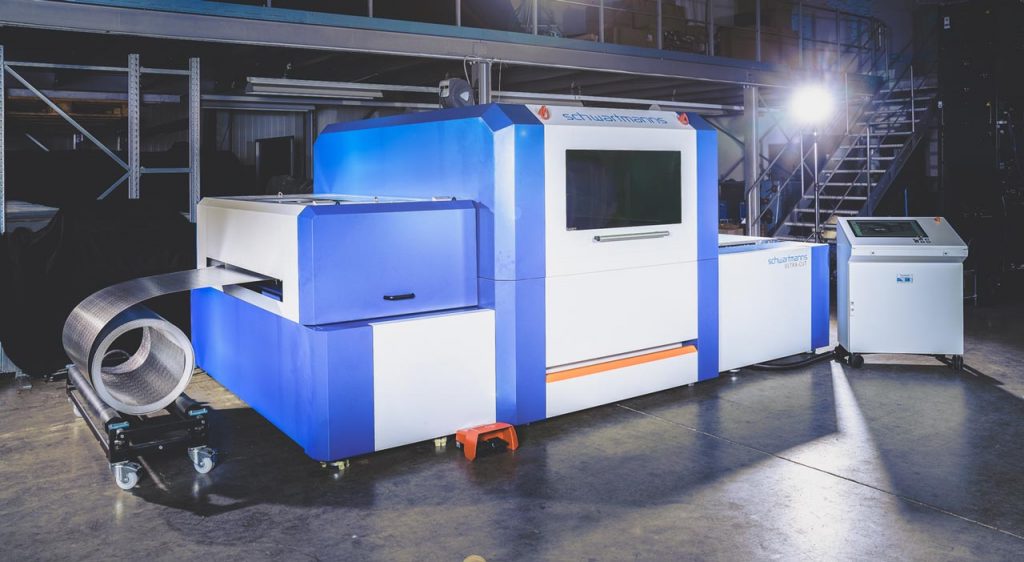

Die Anlage ist als modulare Coil-to-Part-Lösung konzipiert. Das gerichtete Coilblech wird zunächst über ein Vorschubsystem transportiert, dabei automatisch gerichtet und in Position gebracht. Ein hochpräzises Positioniersystem sorgt für exakte Zuführung des Materials zum Schneidmodul. Der eigentliche Zuschnitt erfolgt berührungslos mittels eines Faserlasers mit einer Leistung von bis zu 1,5 kW. Dadurch können Edelstahl bis 1,5 mm, Aluminium bis 2,0 mm sowie verzinkte Bleche sauber und gratfrei verarbeitet werden. Die Anlage arbeitet vollautomatisch und ermöglicht eine kontinuierliche Bearbeitung ohne Rückführung oder manuelles Nachführen. Die erzeugten Bauteile sind montagefertig und benötigen keine Nacharbeit. Eine integrierte Markiereinheit erlaubt das Aufbringen von Bauteilkennzeichnungen, Biegelinien oder individuellen Montagehinweisen, wodurch sich der Aufwand bei der Weiterverarbeitung deutlich reduziert. Diese Markierungen werden wahlweise lasergraviert oder oberflächenschonend aufgetragen. Für maximale Prozesssicherheit sorgt ein geschlossener Schneidraum mit großflächiger Sichtscheibe sowie optionaler Kameratechnik zur Echtzeitüberwachung. Die Entladung der fertigen Zuschnitte erfolgt auf ein Ausgabeband, wodurch ein durchgängiger Arbeitsprozess sichergestellt wird. Die ULTRA-CUT ist nahtlos in digitale Fertigungsprozesse integrierbar und bildet zusammen mit der Schwartmanns-eigenen Softwarelösung eine durchgängige Prozesskette von der Planung bis zum fertigen Zuschnitt. Das gesamte System ist auf kompakter Stellfläche untergebracht und für einen energieeffizienten Betrieb optimiert.

Optionen

• Desktop-/Laptopversion
• Diverse Sonderprogramme
• Einzelentwicklung von Spezialprogrammen

Preisgekrönte Laserschneidmaschine
